預分支電纜就是預先做好分支電纜，電纜出廠后直接使用，不需要現場做分支；一次性通電率高，避免現場各種隱患情況出現；下面就來介紹下什么是預分支電纜？預分支電纜支架和電纜預分支接頭使用大全。

一、什么是預分支電纜？

就是在常用的電纜型號上做預分支，比如VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等，避免了因電纜接頭引起電纜故障等。

預制分支電纜的主要性能：

1、絕緣電阻≥200MΩ；

2、絕緣耐壓≥3.5kV/5min；

3、良好氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合1和2的要求。

4、分支接頭的接觸電阻的小，接觸電阻與等長的分支線的基準電阻之比值≤1.2；

5、接頭短路強度大，短路后接觸電阻比率的變化率鑒≤0.2；

6、ZR-YJV型阻燃預制分支電纜,護套的自熄時間續≤12s，符合GB12666.5 的要求；

7、NH耐火型電纜除了能在正常的工作條件下供電外，也能在燃燒情況下，保持90min的正常運行，符合GB12666.6的要求。

8、VV型電纜的銅芯的最高工作溫度為70℃，YJV型電纜的銅芯的最高工作溫度為90℃；

9、具有優良的耐腐蝕性，能抵抗無機鹽、油、堿、酸和有機深劑對它的腐蝕；

10、YJV型預制分支電纜具有優良的熱穩定性和抗老化性；

11、GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優越性能。

12、GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火性能、阻燃性能超過阻燃標準A類。

預分支電纜結構：

主要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成，主要應用于電能輸送；因為直接在電纜廠加工而成，不用現場剝開電纜做分支，保持了電纜的完整的電氣性能。

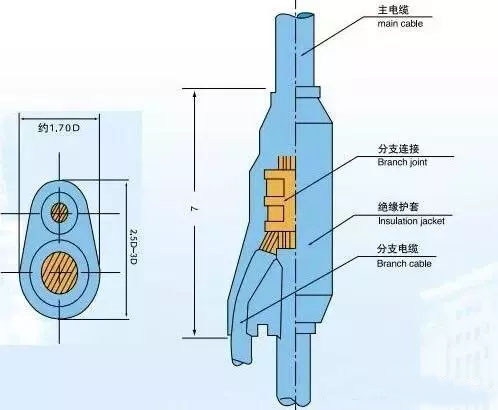

以下是電力電纜聯接體結構圖：

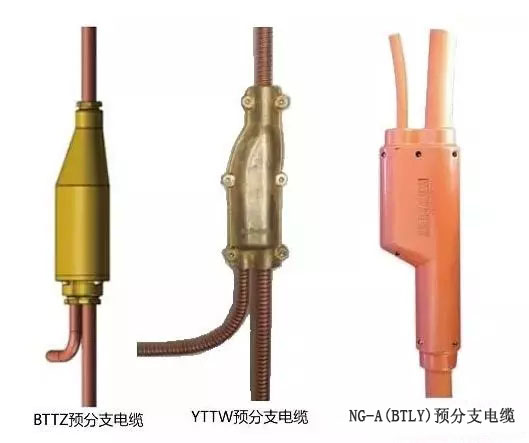

分支接頭采用三種類型：U型、C型、O型質量均超國家標準，達到國際水平。預分支電纜的分支開口根據現場需求定制，可向上或向下。

二、預分支電纜支架

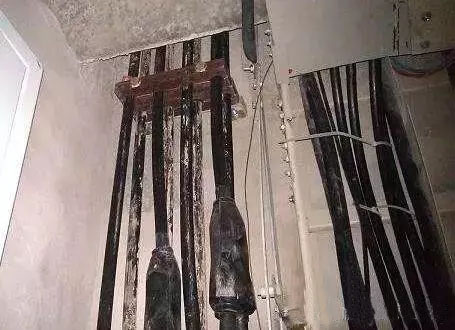

預分支電纜支架作用主要是固定電纜，尤其是豎井分支電纜敷設，根據現場情況每隔幾米固定都是有標準的，從現場測量到預分支米數和型號都有專業人員完成，提供一整套包括掛鉤，分支箱等電纜附件，下面就整理下預分支電纜支架詳情。

電纜固定夾產品說明

1、材料：預分支電纜固定夾采用BMC（纖維增強不飽和聚酯團狀模塑料）材料模壓而成，是一種高性能的絕緣材料。

2、外觀：采用青白色還有棕紅色兩種，外形設計增加了一些時尚的元素，尤其是上半部電纜夾具采用了弧形的頂部，使得整體電纜夾具更加動感、美觀、實用、光滑。

3、安裝：預分支電纜固定夾的材料本身就是絕緣的，可直接與電纜的外護套接觸，不會產生渦流損耗，可避免由此而產生的電能消耗和對電纜本身的損害，提高輸電能力，安裝簡便。大大減輕安裝人員的勞動強度，提高工作效率。

4、重要參數：預分支電纜固定夾均經第三方檢測機構檢測，主要性能可達到：

1)常態下絕緣電阻可達到6.3×1014Ω；

2)拉伸斷裂應力可達到22.12Mpa；

3)燃燒性能可達到UL規范的V-0級。

預分支電纜支架規格說明：

1、型號：YFD-31外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡

2、 型號：YFD-32外形尺寸：240×55×25mm適用電纜外徑：185-300m㎡

3、 型號：YFD-33外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡

4、 型號：YFD-34外形尺寸：240×55×25mm適用電纜外徑：185-240m㎡

5、材料：采用電氣和機械性能優良的BMC（纖維增強不飽和聚酯團狀模塑料）材料模壓而成。

6、 特點及適用場合：具有防渦流、阻燃、不吸水、高強度、安裝方便等。確保電氣豎井中的電纜排列整齊，不出現交叉排列現象，既可以防止渦流損耗產生，也可以防止因外力或自重使電纜產生移動。用于高層或多層建筑電氣豎井中主供電電纜、應急照明電纜的安全固定。因其安裝便捷，節省人力、物力，尤其是可以替代電纜橋架使用，是一款性價比極高的電纜線夾產品。

三、電纜預分支接頭

在生產預分支電纜是使用到電纜預分支接頭，也就是預分支電纜連接體；預分支電纜分支連接體生產工藝：每種電纜型號不一樣，預分支電纜連接體均有區別，通用的就是YJV電纜預分支最多，還有其他礦物電纜等預分支連接體，生產工藝技術含量較高，而且價格貴。

如下圖所示：

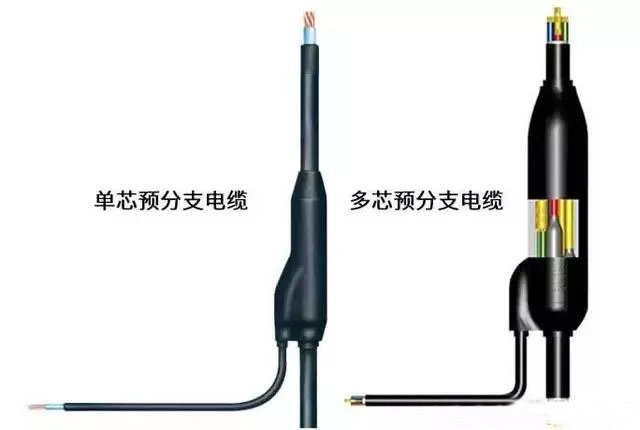

普通電纜預分支電纜連接體結構圖：

預分支電纜接頭怎么接做法工藝

1、在預先測量好的尺寸出切開護套和絕緣，根據不同截面大小電纜切開護套和絕緣的尺寸不同；

2、用C型管對應相應色序壓接主干和分支線，壓接時注意壓接鉗的力度，不能過松或過緊，過松會造成電纜壓接脫落，導致斷路，壓接過緊會壓斷導體或造成導體斷股。

3、在壓接好的導體裸露處用聚四氟乙烯帶纏繞烘烤透明，再纏繞防水膠帶（老虎帶）后可用木制錘子收縮纜芯，以方便注塑。

4、在注塑過程中應選擇合適模具和注意注塑機模具注塑處的密封，模具過大造成成本浪費，模具過小造成次品，密封不好兩端跑焦，影響注塑效果。

5、預分支電纜應充分冷卻后才可裝盤，否則會造成連接體扁形，影響美觀；還有注意分支和主干的端頭密封，防止線芯進水。

7、預分支電纜的檢測：

a、除例行耐壓試驗外，務必增加絕緣電阻檢測，用搖表即可，在每個分支體完成注塑完成后用搖表測量絕緣情況，在成品耐壓后也應用搖表檢測絕緣情況，防止在水冷卻過程中分支體進水造成短路，一般交流耐壓試驗檢測不出，只能增加一套用搖表檢測工序。

b、線芯導通檢測，在每個分支體應測試與主干的導通試驗，防止在生產過程中由于操作不當造成分支體與主干斷路。

預分支電纜接頭注塑成型的技術要求：

1）、注塑用絕緣材料應采用與主、分電纜內層絕緣或外層護套型號相同的絕緣材料；

2）、在注塑過程中不得對主、分電纜原有的內層絕緣及外層護套造成任何傷害；

3）、確保注塑材料和主、分電纜外層護套有效粘全后的氣密性和水密性；

4）、分支聯體注塑成型后，耐壓AC.3500V、5min不出現擊穿；絕緣電阻≥200MΩ。
